國產(chǎn)鋰電池需要怎樣的鋁塑膜？
鋁塑膜是鋰離子電池五大材料之一，是軟包鋰電池封裝材料。鋁塑膜由外層尼龍層/粘合劑/中間層鋁箔/粘合劑/內(nèi)層熱封層，共五層組成，每層功能要求都比較高。
1、鋰離子電池鋁塑膜的作用

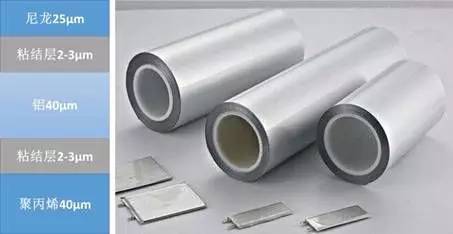

鋁塑膜是鋰離子電池五大材料之一，是軟包鋰電池封裝材料。鋁塑膜由外層尼龍層/粘合劑/中間層鋁箔/粘合劑/內(nèi)層熱封層，共五層組成，每層功能要求都比較高。典型的鋁塑膜結(jié)構(gòu)如下圖所示：
2、鋰離子電池對(duì)鋁塑膜的要求

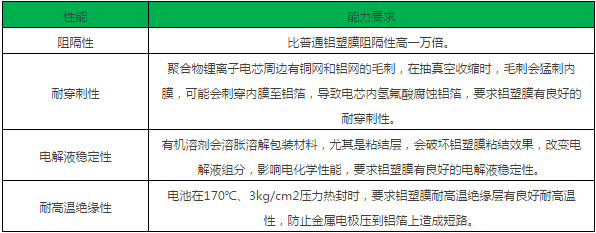

鋁塑膜的阻隔能力、耐穿刺能力、電解液穩(wěn)定性、耐高溫性和絕緣性影響著鋰離子電池的使用性能。任何一個(gè)方面有所缺失，都有可能導(dǎo)致電池性能下降，直接報(bào)廢。鋁塑膜采用精密涂布技術(shù)生產(chǎn)，目前，日本企業(yè)具有世界上最先進(jìn)的精密涂布技術(shù)。
3、鋰離子電池鋁塑膜工藝
干法和熱法工藝是鋁塑膜主要采用的生產(chǎn)工藝。干法工藝是鋁和聚丙烯用粘合劑粘結(jié)后直接壓合而成，熱法工藝是鋁和聚丙烯之間用MPP接著，在緩慢升溫升壓熱壓合而成。
干法生產(chǎn)的鋁塑膜薄，外觀好，具有優(yōu)良的深沖性能和防短路性能，且工藝簡單、成本低，然而與熱法相比，耐電解液和抗水性能較差;熱法的優(yōu)點(diǎn)在耐電解液和抗水性能好，但是深沖成型性能、防短路性能不如干法，外觀和裁切性差。
4、全球鋰離子電池鋁塑膜企業(yè)

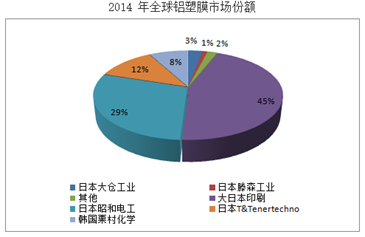

在軟包鋰電池中鋁塑膜起到關(guān)鍵的作用，一般占到電芯成本的15-20%左右。然而國內(nèi)由于技術(shù)的不足，鋁塑膜市場占比非常少，占比不足5%。目前國內(nèi)鋁塑膜市場90%份額被日本廠商壟斷，主要是DNP(大日本印刷)、昭和電工和T&T占據(jù)。
鋁塑膜作為尚未實(shí)現(xiàn)國產(chǎn)化的鋰電材料，其毛利率高達(dá)60-80%。據(jù)估計(jì)，目前鋁塑膜全球市場空間僅為數(shù)十億元，隨著下游需求放量，行業(yè)增速有望超過40%，潛在市場規(guī)模將達(dá)百億級(jí)別。
5、我國鋰離子電池鋁塑膜差距
作為軟包電池的核心材料，鋁塑膜的生產(chǎn)技術(shù)難度遠(yuǎn)高于隔膜、正極、負(fù)極、電解液，是鋰電池行業(yè)內(nèi)三大高技術(shù)之一。從產(chǎn)品性能上看，我國鋁塑膜產(chǎn)品與國外產(chǎn)品存在較大差距，主要表現(xiàn)在：鋁箔表面處理工藝落后、污染大;鋁箔的水處理會(huì)產(chǎn)生“氫脆”，導(dǎo)致鋁塑膜耐拆度差;鋁箔表面挺度不夠，良品率差;聚丙烯與高導(dǎo)熱的鋁箔表面復(fù)合時(shí)易卷曲，產(chǎn)生層狀結(jié)晶;國內(nèi)膠粘劑配方工藝較差，易出現(xiàn)分層剝離問題。
由于這些生產(chǎn)工藝技術(shù)的不足，我國生產(chǎn)的鋁塑膜產(chǎn)品沖深最大在5mm左右，始終無法達(dá)到良好的性能要求。而國外可達(dá)到8mm，有的甚至達(dá)到12mm，總體與國外產(chǎn)品還有一定差距;厚度方面，國內(nèi)鋁塑膜最薄只能做到70μm，量產(chǎn)的有112、88和72μm，而日本鋁塑膜最薄可以做到40μm，65和48μm的也實(shí)現(xiàn)量產(chǎn)。
為何鋁塑膜的制造技術(shù)難以突破，總體來說主要是材料、設(shè)備、工藝方面存在不足，其技術(shù)難度主要在于工藝的控制—反應(yīng)條件的精確控制。
相關(guān)閱讀：
驗(yàn)證碼：
